Phân tích lực kết cấu, danh sách vật liệu và báo cáo khả năng thích ứng thị trường toàn cầu của nhà kho kết cấu thép 5 tầng CBC

Phân tích lực kết cấu, danh sách vật liệu và báo cáo khả năng thích ứng thị trường toàn cầu của Nhà kho kết cấu thép 5 tầng CBC

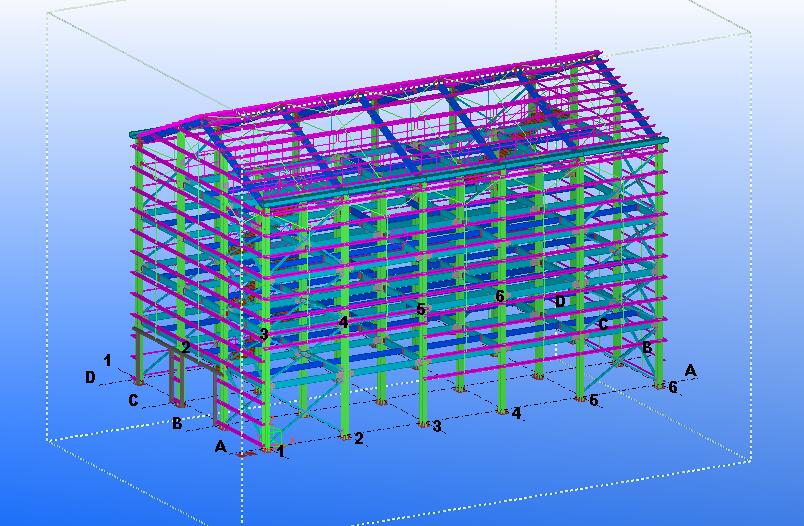

Dự án này là một nhà kho kết cấu thép 5 tầng tùy chỉnh được Công ty CBC hoàn thành cho khách hàng New Caledonian vào năm 2017. Kích thước tổng thể của tòa nhà là chiều dài 22,4m, chiều rộng 12,24m và tổng chiều cao 11,55m. Phân bố chiều cao tầng là 3 m (tầng 1) + 2.5m (tầng 2) + 2.5m (tầng 3) + 2.5m (tầng 4) + 1.05m (tầng 5). Toàn bộ cấu trúc tuân thủ các tiêu chuẩn địa phương hiện hành của Châu Âu, với tốc độ gió thiết kế là 270kph và tải trọng địa chấn 8 độ. Dự án được trang bị thang máy chở hàng tải trọng 5 tấn và cầu thang bộ kết cấu thép, áp dụng công nghệ lắp ráp kết cấu thép tiền chế tiêu chuẩn. Tất cả vật liệu xây dựng được đóng gói và vận chuyển trong 4 bộ container hình khối cao 40 feet, và chi phí FOB Ninh Ba xấp xỉ 100.000 đô la Mỹ, tổng mức tiêu thụ thép khoảng 65 tấn, diện tích tấm mái là 310 mét vuông và diện tích tấm tường là 680 mét vuông.







2.1 Thông số tải trọng thiết kế cơ bản

Cấu trúc này được thiết kế dựa trên tiêu chuẩn kết cấu thép của Châu Âu, xem xét ba điều kiện tải trọng cốt lõi: tải trọng tĩnh, tải trọng gió cực lớn và tải trọng địa chấn, hiện thực hóa mục tiêu an toàn về kết cấu là "không hư hại khi tải trọng nhỏ, có thể sửa chữa dưới tải trọng vừa phải và không sụp đổ dưới tải trọng cực lớn". Các thông số thiết kế chính như sau: tốc độ gió cực cao được thiết kế là 270 km/h (75 m/s), công sự địa chấn 8-độ (tương ứng với gia tốc địa chấn cơ bản là 0,2 g), phù hợp với gió mạnh và các khu vực ven biển-có nguy cơ địa chấn cao.



2.2 Phân tích ứng suất của các bộ phận kết cấu chính

2.2.1 Cột thép (H300×250×6×10mm)

Là thành phần chịu tải thẳng đứng chính-của nhà kho năm{1}}tầng, cột thép hình chữ H{2}}chịu tĩnh tải của kết cấu thượng tầng, hoạt tải của sàn và thành phần thẳng đứng của tải trọng gió. Thiết kế mặt bích dày (10 mm) và bản bụng (6 mm) cải thiện đáng kể khả năng chịu nén dọc trục và khả năng chống uốn của cột. Dưới tải trọng địa chấn 8 độ và tải trọng gió cực lớn 270kph, cột thép duy trì khả năng chịu lực thẳng đứng ổn định, chống lại lực cắt ngang và mômen uốn do tải trọng ngang tạo ra một cách hiệu quả, đồng thời tránh chuyển vị ngang của kết cấu và sự mất ổn định tổng thể. Thiết kế kết cấu tuân theo nguyên tắc “cột mạnh và dầm yếu”, đảm bảo cột không bị gãy trước dầm trong điều kiện làm việc khắc nghiệt, giúp cải thiện độ bền địa chấn tổng thể của kết cấu.



2.2.2 Dầm sàn (H300×150×6×8mm)

Dầm chịu sàn sử dụng thép tiết diện H300×150×6×8, chịu tải trọng trực tiếp của sàn và truyền tải trọng thẳng đứng lên cột thép. Thiết kế phần được tối ưu hóa giúp cân bằng-trọng lượng bản thân và khả năng chịu lực, đáp ứng các yêu cầu-chịu tải của kho lưu trữ nhiều-tầng. Dưới sự kích thích địa chấn, dầm sàn phối hợp với khung tổng thể để tiêu thụ năng lượng địa chấn thông qua biến dạng đàn hồi nhẹ. Thiết kế độ dày của bản bụng và mặt bích chống lại ứng suất cắt cục bộ và biến dạng uốn một cách hiệu quả, tránh biến dạng cục bộ của sàn và hư hỏng cấu trúc trong điều kiện{10}dùng dài hạn và tải trọng khắc nghiệt.



2.2.3 Dầm mái (H300×150×6×8mm)

Dầm mái có thông số tiết diện giống với dầm sàn, chủ yếu chịu tĩnh tải mái, hút gió và áp lực gió. Đối mặt với tốc độ gió cực cao 270kph, dầm mái tạo thành một khung mái liền khối ổn định với xà gồ loại Z-. Cấu trúc mặt cắt chống lại một cách hiệu quả rung động do gió-gây ra cũng như ứng suất kéo và nén cục bộ, ngăn chặn sự bong tróc của tấm mái và xà gồ, đồng thời đảm bảo độ ổn định tổng thể của hệ thống bao quanh mái trong điều kiện gió cực mạnh.





2.3 Phân tích ứng suất của vỏ bọc và kết cấu phụ trợ

Tấm mái và tấm tường sử dụng tấm đơn thép màu 0,5mm, kết hợp với xà gồ Z160×60×20×2.0mm. Xà gồ loại Z-có độ cứng ngang và độ ổn định tổng thể tuyệt vời, có thể phân tán tải trọng gió trên bề mặt vỏ một cách hiệu quả và truyền tải trọng cục bộ sang cấu trúc khung chính. Thang máy chở hàng 5 tấn và cầu thang thép được chịu lực độc lập và kết nối với khung chính thông qua các nút linh hoạt, giúp tránh sự tập trung ứng suất cục bộ của kết cấu chính do vận hành thiết bị và tải trọng của người đi bộ gây ra, đồng thời cải thiện sự phối hợp kết cấu tổng thể và dự phòng an toàn.



2.4 Đặc điểm ứng suất tổng thể của kết cấu

Toàn bộ cấu trúc sử dụng hệ thống khung cứng, có đường truyền lực rõ ràng. Khung thép chính chịu tải trọng chính dọc và ngang, hệ thống bao vây xà gồ phân tán tải trọng cực lớn cục bộ. Dưới tác động kép của gió mạnh 270kph và trận động đất 8{4}}độ, cấu trúc có độ dẻo và khả năng tiêu tán năng lượng tốt, không bị dịch chuyển kết cấu và tập trung ứng suất quá mức, đồng thời đáp ứng đầy đủ các yêu cầu an toàn của tiêu chuẩn xây dựng Châu Âu đối với các khu vực khí tượng và địa chấn có nguy cơ cao ven biển.







Số seri	Tên vật liệu	Đặc điểm kỹ thuật	Mức tiêu thụ chi tiết	Bình luận
1	Cột thép	H300×250×6×10mm	Tính dựa trên tổng lượng thép tiêu thụ, chiếm 42% tổng lượng thép (khoảng 27,3 tấn)	Bộ phận chịu tải dọc chính-
2	Dầm sàn	H300×150×6×8mm	Chiếm 33% tổng lượng thép (khoảng 21,45 tấn)	Cấu trúc chịu tải sàn nhiều-lớp{1}}
3	Dầm khung mái	H300×150×6×8mm	Bao gồm trong phần tiêu thụ dầm sàn, thiết kế tổng thể phù hợp	Khung chịu lực toàn phần-của mái
4	Xà gồ mái & tường	Z160×60×20×2.0mm	Chiếm 20% tổng lượng thép (khoảng 13 tấn)	Truyền lực và cố định bao vây
5	Bộ phận thép phụ trợ	Tấm kết nối, bu lông, giá đỡ, v.v.	Chiếm 5% tổng lượng thép (khoảng 3,25 tấn)	Kết nối và gia cố kết cấu
6	Tấm thép màu mái nhà	Tấm thép một màu 0,5mm	310 ㎡	Mái che và chống thấm
7	Bảng thép màu tường	Tấm thép một màu 0,5mm	680 ㎡	Xây dựng vỏ ngoại vi
8	Thang máy chở hàng 5 tấn	Loại kết cấu thép tùy chỉnh	1 bộ	Vận chuyển hậu cần dọc kho bãi
9	Cầu thang kết cấu thép	Cầu thang thép đúc sẵn tích hợp	1 bộ	Lối đi bộ cho mỗi tầng
10	Bao bì & Vận chuyển tổng thể	Container hình khối cao 40ft	4 bộ	Tất cả các vật liệu đóng gói tích hợp

Tổng chi phí vật liệu: FOB Ninh Ba 100.000 USD;Tổng lượng thép tiêu thụ: Khoảng 65 tấn







Các thị trường mục tiêu bao gồm Tonga, Papua New Guinea (PNG), Chile và Philippines. Tất cả các vùng đều là vùng ven biển thường xuyên có thời tiết khắc nghiệt và hoạt động địa chấn cao. Nhà kho này được thiết kế với khả năng chống gió cực cao 270kph và khả năng chống địa chấn 8{4} độ, tuân thủ các tiêu chuẩn Châu Âu và có khả năng thích ứng cao với các khu vực ven biển có nguy cơ cao. Phân tích chi tiết về khả năng thích ứng khu vực như sau:



4.1 Chợ Tonga

Tonga nằm trong vành đai bão và địa chấn Nam Thái Bình Dương, thường xuyên có lốc xoáy nhiệt đới, tốc độ gió cực mạnh lên tới 260–280 km/h và thường xuyên xảy ra động đất nông, thuộc khu vực gió lớn và có nguy cơ địa chấn cao. Sức cản gió 270kph và thiết kế địa chấn 8{7}}độ của nhà kho này hoàn toàn phù hợp với điều kiện khí tượng và địa chất địa phương của Tonga. Thiết kế tiêu chuẩn Châu Âu được cơ quan giám sát xây dựng địa phương công nhận và chấp nhận. Kết cấu thép đúc sẵn có chu kỳ xây dựng ngắn và khả năng thích ứng tại chỗ mạnh mẽ, phù hợp với năng lực xây dựng địa phương còn lạc hậu của Tonga. Việc tiêu thụ thép thông thường và kết cấu vỏ nhẹ có thể giảm chi phí vận chuyển và xây dựng một cách hiệu quả, với khả năng ứng dụng thị trường cực kỳ cao.



4.2 Chợ Papua New Guinea

PNG là quốc đảo ven biển thường xuyên có gió mạnh và hoạt động địa chấn. Mã xây dựng địa phương PNGS-1001-1982 quy định rằng tốc độ gió thiết kế cho các tòa nhà có chu kỳ lặp lại 50 năm không được nhỏ hơn 240kph. Thiết kế chống gió 270kph của dự án vượt quá yêu cầu tiêu chuẩn địa phương và thiết kế địa chấn 8 độ đáp ứng nhu cầu củng cố địa chấn cao của địa phương. Các kho công nghiệp và hậu cần tại địa phương chủ yếu là kết cấu thép đúc sẵn, yêu cầu thấp về trang trí tòa nhà và được công nhận cao về kết cấu thép tiêu chuẩn Châu Âu. Bao bì container tiêu chuẩn hóa và chế độ đúc sẵn tích hợp của dự án có khả năng tương thích cao với nhu cầu vật liệu xây dựng nhập khẩu của PNG, với khả năng thích ứng thị trường ổn định.





4.3 Thị trường Chilê

Chile nằm trên vành đai địa chấn Thái Bình Dương, nơi có hoạt động địa chấn cực kỳ thường xuyên và ven biển có thời tiết gió mạnh. Tiêu chuẩn địa phương hiện hành NCh 432:2025 quy định thiết kế tải trọng gió cho các tòa nhà. Các khu vực ven biển của Chile có áp lực gió cơ bản cao và thiết kế sức cản gió 270kph của dự án đáp ứng yêu cầu về tải trọng gió của hầu hết các khu vực ven biển ở Chile. Thiết kế kháng chấn 8-độ phù hợp với tiêu chuẩn công sự chống chấn cao của Chile. Các tiêu chuẩn kết cấu thép của Châu Âu có tính tương thích cao với các quy chuẩn xây dựng địa phương của Chile. Tuy nhiên, Chile có những yêu cầu nghiêm ngặt về khả năng chống ăn mòn của tòa nhà do{12}}xói mòn lâu dài do phun muối ven biển. Bảng đơn bằng thép màu 0,5mm ban đầu cần được nâng cấp{13}}chống ăn mòn có mục tiêu để thích ứng với môi trường sử dụng lâu dài tại địa phương.



4.4 Thị trường Philippines

Philippines là một quốc gia-có bão điển hình, được quản lý theo quy tắc xây dựng NSCP 2015. Tốc độ gió thiết kế cho các tòa nhà ven biển có chu kỳ lặp lại là 100-năm Lớn hơn hoặc bằng 250 km/h và quốc gia này nằm trong khu vực có nguy cơ địa chấn từ trung bình-đến cao. Khả năng chống gió 270kph và thiết kế kháng chấn 8 độ của dự án hoàn toàn đáp ứng và vượt tiêu chuẩn thiết kế của địa phương. Các kho công nghiệp và hậu cần địa phương có nhu cầu rất lớn về kết cấu thép đúc sẵn nhẹ. Dự án có thiết kế chuẩn mực, vận chuyển bằng container và lợi thế về chi phí rất phù hợp với thị trường Philippines. Tuy nhiên, sự cạnh tranh trên thị trường địa phương rất khốc liệt và có áp lực chi phí nhất định cũng như những thách thức về nguyên liệu thay thế cục bộ.







Thị trường mục tiêu	Lợi thế thị trường	Nhược điểm thị trường	Mức tiêu thụ thép	Đánh giá khả năng thích ứng khu vực
Tonga	1. 270khả năng chống gió kph và thiết kế địa chấn 8 độ hoàn toàn thích ứng với môi trường địa chấn và thời tiết khắc nghiệt ở địa phương; 2. Thiết kế tiêu chuẩn Châu Âu được công nhận hoàn toàn tại địa phương; 3. Nhà tiền chế phù hợp với năng lực xây dựng chưa đủ của địa phương; 4. Tiêu thụ thép vừa phải và chi phí vận chuyển thấp.	1. Quy mô thị trường địa phương nhỏ và nhu cầu về kho bãi lớn còn hạn chế; 2. Vận chuyển từ xa với chu kỳ giao hàng dài; 3. Cơ cấu nhu cầu công nghiệp địa phương duy nhất.	Trung bình (tổng lượng thép tiêu thụ 65 tấn). Cao hơn các nhà kho thép nhẹ đơn giản tại địa phương, thấp hơn các tòa nhà công nghiệp thép nặng, với tỷ lệ chi phí-an toàn tối ưu.	Xuất sắc
Papua New Guinea	1. Thiết kế gió và địa chấn vượt quá yêu cầu tiêu chuẩn PNGS của địa phương với độ dự phòng an toàn cao; 2. Thị trường trong nước đánh giá cao kết cấu thép đúc sẵn tiêu chuẩn Châu Âu; 3. Bao bì đóng gói phù hợp với chế độ hậu cần vật liệu xây dựng nhập khẩu tại địa phương; 4. Thích hợp cho nhu cầu xây dựng cơ sở công nghiệp và kho bãi tại địa phương.	1. Cơ sở hạ tầng cục bộ còn lạc hậu, làm tăng-khó khăn khi cài đặt tại chỗ; 2. Kiểm tra thông quan nghiêm ngặt đối với nguyên liệu thép nhập khẩu; 3. Công nghệ xây dựng chống ăn mòn-cục bộ còn thiếu.	Trung bình (65 tấn). Phù hợp với mức tiêu thụ thép của các kho thép nhiều tầng-thông thường ở các khu công nghiệp ven biển PNG, không lãng phí nguyên liệu quá mức.	Xuất sắc
Chilê	1. Thiết kế chống chấn và gió đáp ứng các yêu cầu tiêu chuẩn NCh của địa phương; 2. Hệ thống tiêu chuẩn Châu Âu có tính tương thích cao với các mã địa phương; 3. Cấu trúc ổn định đáp ứng-các yêu cầu phục vụ lâu dài của các tòa nhà công nghiệp ven biển.	1. Môi trường phun muối ven biển cần có biện pháp xử lý chống-ăn mòn bổ sung, làm tăng chi phí tổng thể; 2. Tiêu chuẩn chứng nhận vật liệu xây dựng địa phương nghiêm ngặt, chu kỳ phê duyệt dài; 3. Sản phẩm kết cấu thép nặng trong nước có lợi thế cạnh tranh.	Trung bình (65 tấn). Thấp hơn một chút so với mức tiêu thụ thép trung bình của các kho thép tăng cường chống ăn mòn-tại địa phương, với lợi thế về chi phí sau khi nâng cấp-chống ăn mòn.	Tốt (cần tối ưu hóa-chống ăn mòn một phần)
Philippin	1. Hiệu suất gió và địa chấn vượt quá tiêu chuẩn địa phương NSCP 2015, thích ứng với môi trường bão thường xuyên; 2. Thiết kế đúc sẵn được tiêu chuẩn hóa đáp ứng-nhu cầu thị trường quy mô lớn; 3. Chi phí FOB thấp có khả năng cạnh tranh thị trường mạnh mẽ; 4. Cấu trúc nhiều tầng giúp tiết kiệm tài nguyên đất, phù hợp với quy hoạch khu công nghiệp địa phương.	1. Thị trường cạnh tranh gay gắt với các sản phẩm kết cấu thép giá rẻ-địa phương và Đông Nam Á; 2. Thị trường cấp thấp{1}}tại địa phương ít chấp nhận thiết kế gió và địa chấn tiêu chuẩn cao-; 3. Tắc nghẽn hậu cần theo mùa ảnh hưởng đến hiệu quả giao hàng.	Trung bình (65 tấn). Cao hơn các kho thép nhẹ cấp thấp-tại địa phương, thấp hơn các kho chuyên nghiệp-chống bão{4}}tiêu chuẩn cao, với hiệu suất và chi phí cân bằng.	Tốt (cần tối ưu hóa chi phí cho thị trường cấp thấp)





Nhà kho kết cấu thép năm{0}}này có hệ thống lực kết cấu khoa học và hợp lý, với các thông số kỹ thuật thành phần được tiêu chuẩn hóa và mức tiêu thụ thép tổng thể ở mức vừa phải. Khả năng chống gió cực cao 270 km/h và thiết kế chống địa chấn 8-độ, cũng như các thông số kỹ thuật xây dựng theo tiêu chuẩn Châu Âu, giúp nó có khả năng thích ứng cao với các khu vực có nguy cơ địa chấn cao và gió lớn ven biển Thái Bình Dương. Trong số bốn thị trường mục tiêu, Tonga và Papua New Guinea có khả năng thích ứng toàn diện cao nhất, với hiệu suất, mức tiêu thụ thép và nhu cầu thị trường phù hợp. Thị trường Chile cần tối ưu hóa khả năng chống ăn mòn có mục tiêu để thích ứng với môi trường phun muối ven biển. Thị trường Philippines có nhu cầu rộng nhưng cần tối ưu hóa chi phí để đối phó với sự cạnh tranh khốc liệt. Dự án tổng thể có hiệu suất kết cấu ổn định, sản xuất và vận chuyển được tiêu chuẩn hóa, đồng thời có giá trị ứng dụng và quảng bá cao tại các thị trường ven biển Châu Đại Dương và Đông Nam Á.
